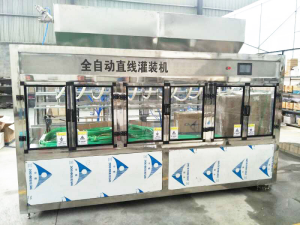

直线灌装机的主要结构说明

编辑: 时间:2019-01-28

     直线灌装机属机电气一体化设备,因其定量调整方便,适应范围很广而受到包装市场的欢迎,普遍应用于白酒、矿泉水等液体的常压灌装;按照使用的定量阀的不同,分为电磁阀类和气动阀类,电磁阀在灌装过程中需要频繁开闭,易损坏,因此逐渐被市场淘汰,气动阀则以清洁卫生、长期稳固而被用户欢迎。下面介绍直线灌装机的气动控制系统。

     直线灌装机的主要结构

     直线灌装机分为电控部分、输送部分、定位升降部分和灌装部分

     1.电控部分由传感器、PLC及触摸屏等自控元件组成,主要完成定量调整、自动控制任务;

     2.输送部分由输送机、出瓶气缸、进瓶气缸组成,进瓶气缸带动进瓶门刀控制进瓶数量,出瓶气缸带动出瓶门刀控制出瓶数量;

     3.定位升降部分由固定架、

左右升降气缸、升降导向杆、复位弹簧、弹簧调节螺母、升降丝杆、瓶口导向

套组成。整体灌装定量角座阀安装在固定架上,当灌装瓶高不同时,由升降调节丝杆带动固定架上下移动调节高;固定架在常态下是由左右复位弹簧压紧在上端位置,当左右升降气缸动作时,固定架沿升降导向杆向下运动,利用瓶口导向套将灌装瓶口与灌装嘴对正,从而保障灌装液不喷溅在瓶口外;

     4.灌装部分由总进液角座阀及二位四通电磁换向阀、蓄液箱、灌装定量角座阀组成,总进液角座阀的开闭由蓄液箱内的浮球液位开关控制,灌装定量角座阀的开闭由PLC通过计算控制,其开闭的时间的准确性直接影响到灌装精度,因此灌装嘴出口直径不宜过大(以≤4mm为宜)
